Hoy os presento unas cuantas fotos de un sistema de salto instantáneo de hora que he aplicado a algunos mecanismos Omega hace algunos años.
Además de modificar el sistema de salto de hora, en algunos he realizado un esqueletado parcial-solo las platinas-y un pavonado de los tornillos.

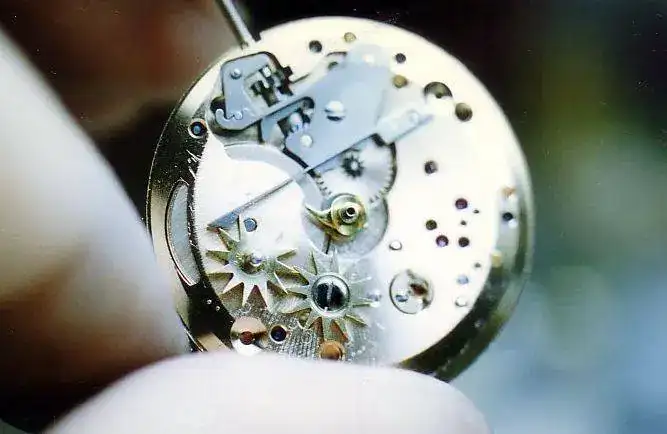

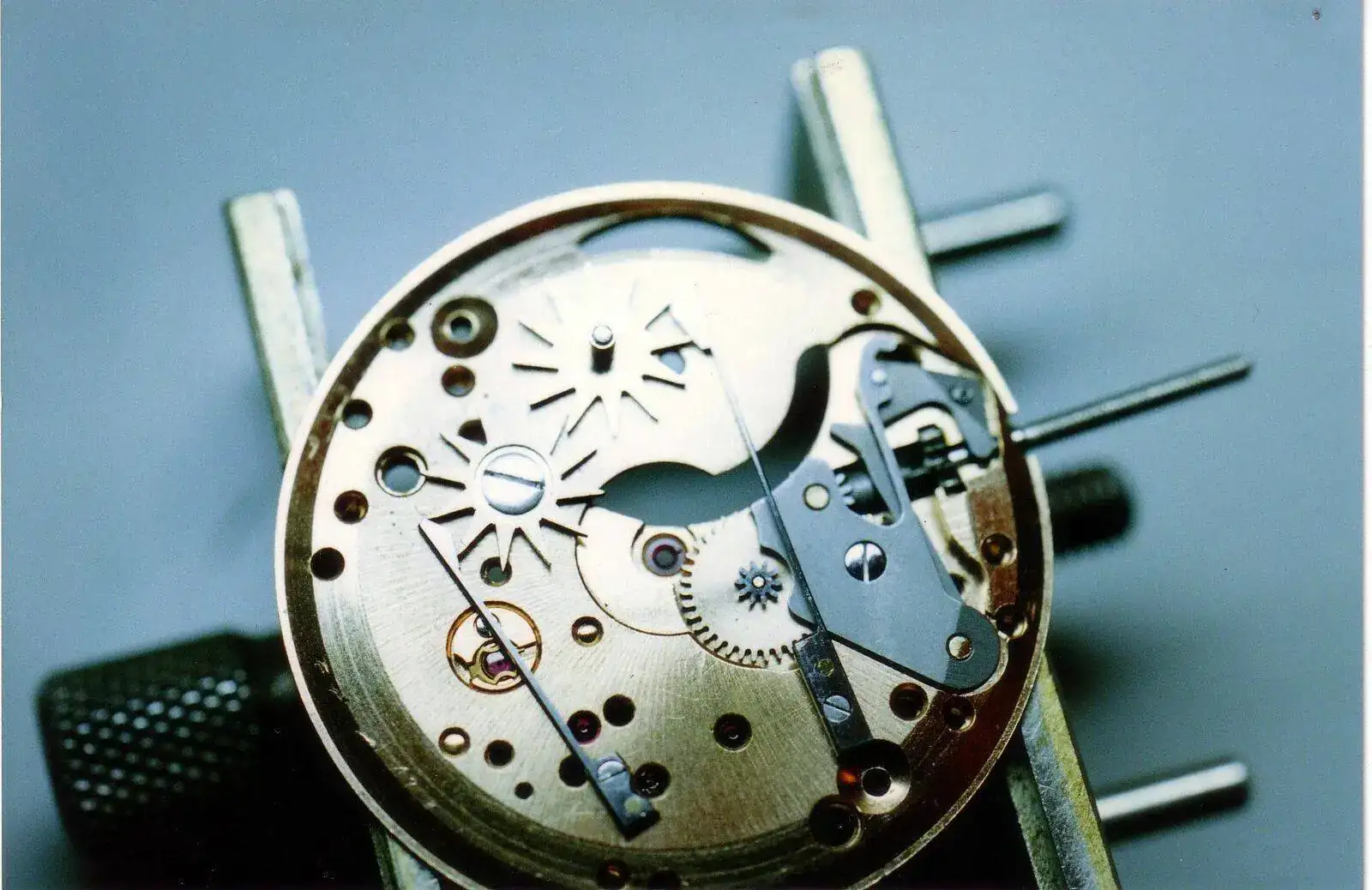

Las fotos 1 y 2 muestran las fases de prueba de los muelles de salto y retención(en estos muelles luego se pulen y se hace un biselado de los cantos)

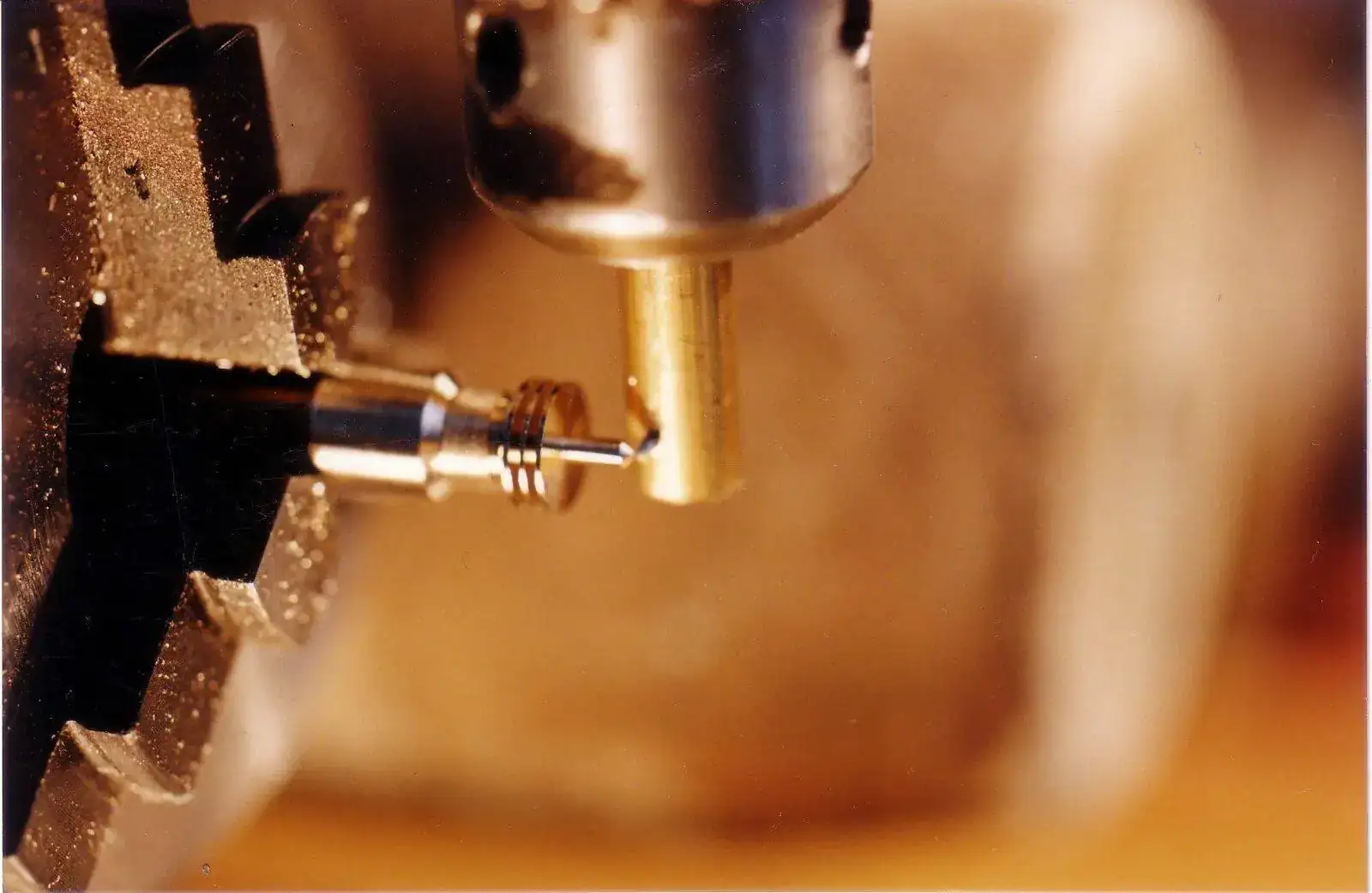

En la foto 3 se ve el corte de los dientes,veis que es una fresa de 1 diente y estoy ajustando la altura correcta de la fresa.
Como siempre hago; corto varias ruedas a la vez en una barra de latón.

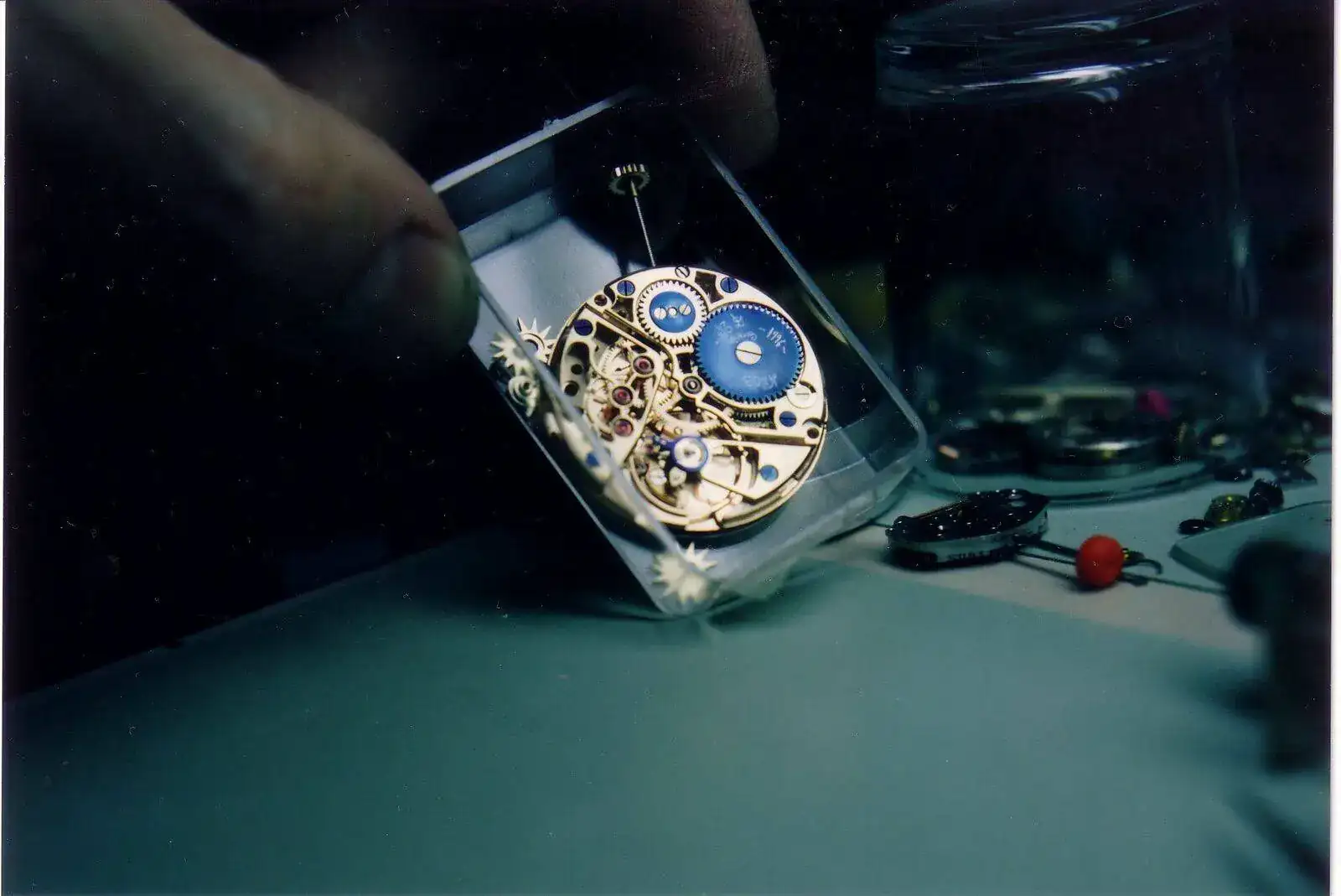

Foto 4:un mecanismo completado.
Foto 5 :El reloj completado,para la prueba en la muñeca le he puesto la " correa de prueba"

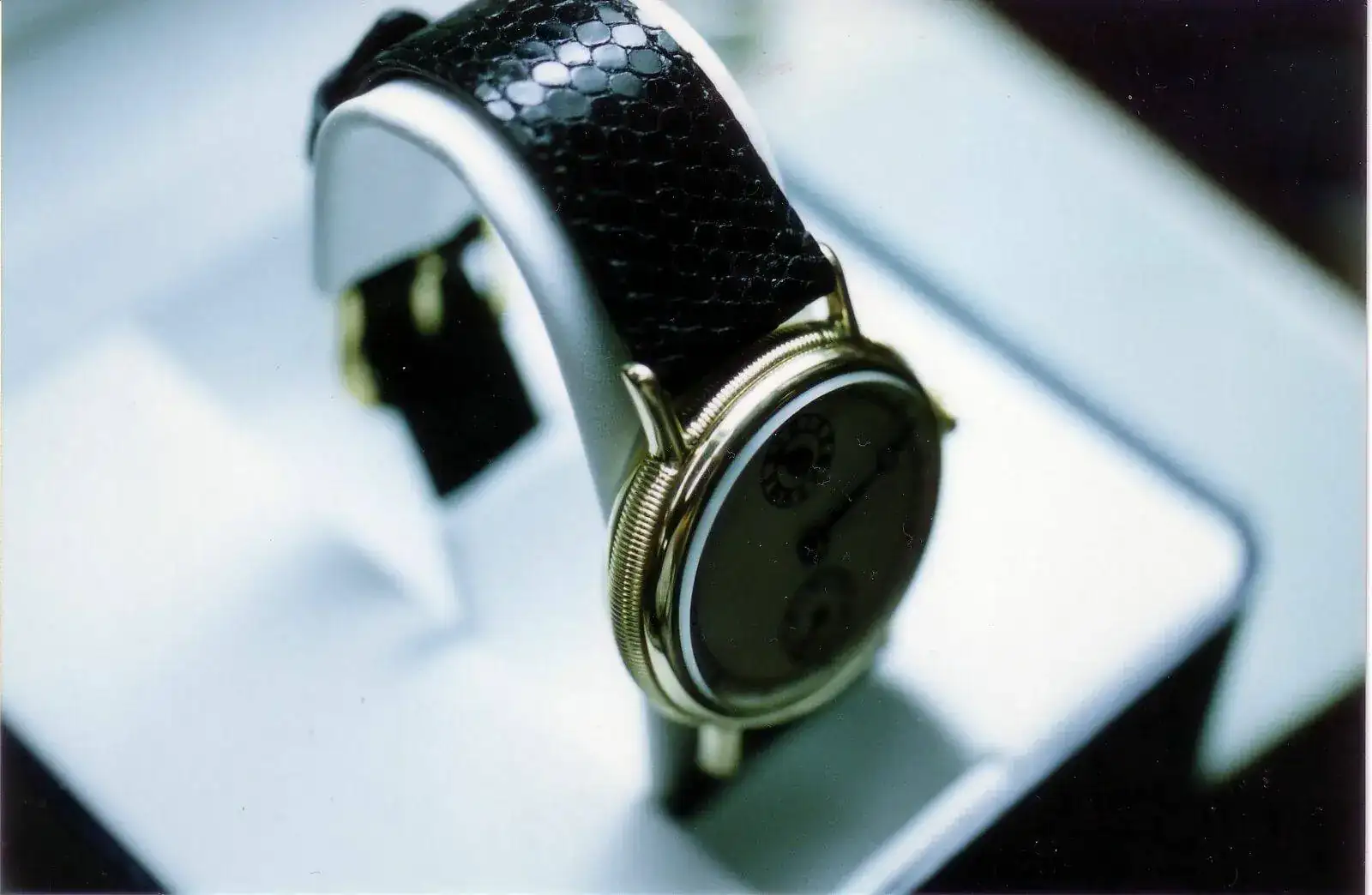

Foto 6 : El reloj terminado con su caja especial de oro, hecha ex profeso, por un querido amigo ya fallecido.
Las fotografías están escaneadas de fotos reales con 6 años de antiguedad hechas en papel fotográfico y lo cierto es que, aúnque el escaner lo hace muy bién, tienen pelillos y algún fallo.
