Movimiento Hernle Posición de Resorte

[tempusx]

Saludos camaradas foreros, necesito de su ayuda he realizado la limpieza de una maquina tipo Hernle marca Ridgeway de sonería en cuartos y horas, el problema fue que deje mucho tiempo pasar y a la hora del armado no se donde va un pequeño resorte, lo he buscado en las webs de fornituras y creo que lo que encontré se parece mucho pero tengo dudas.

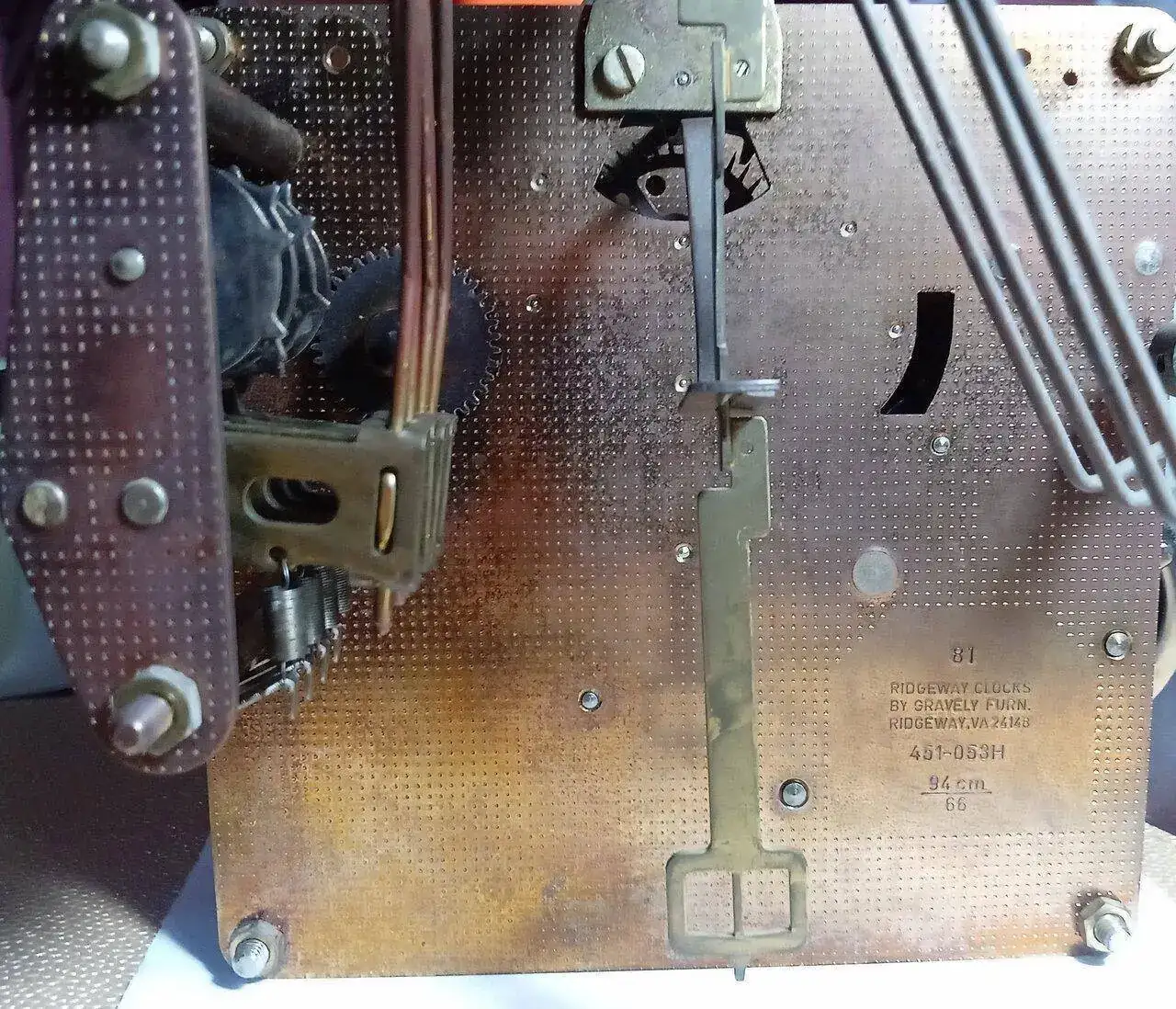

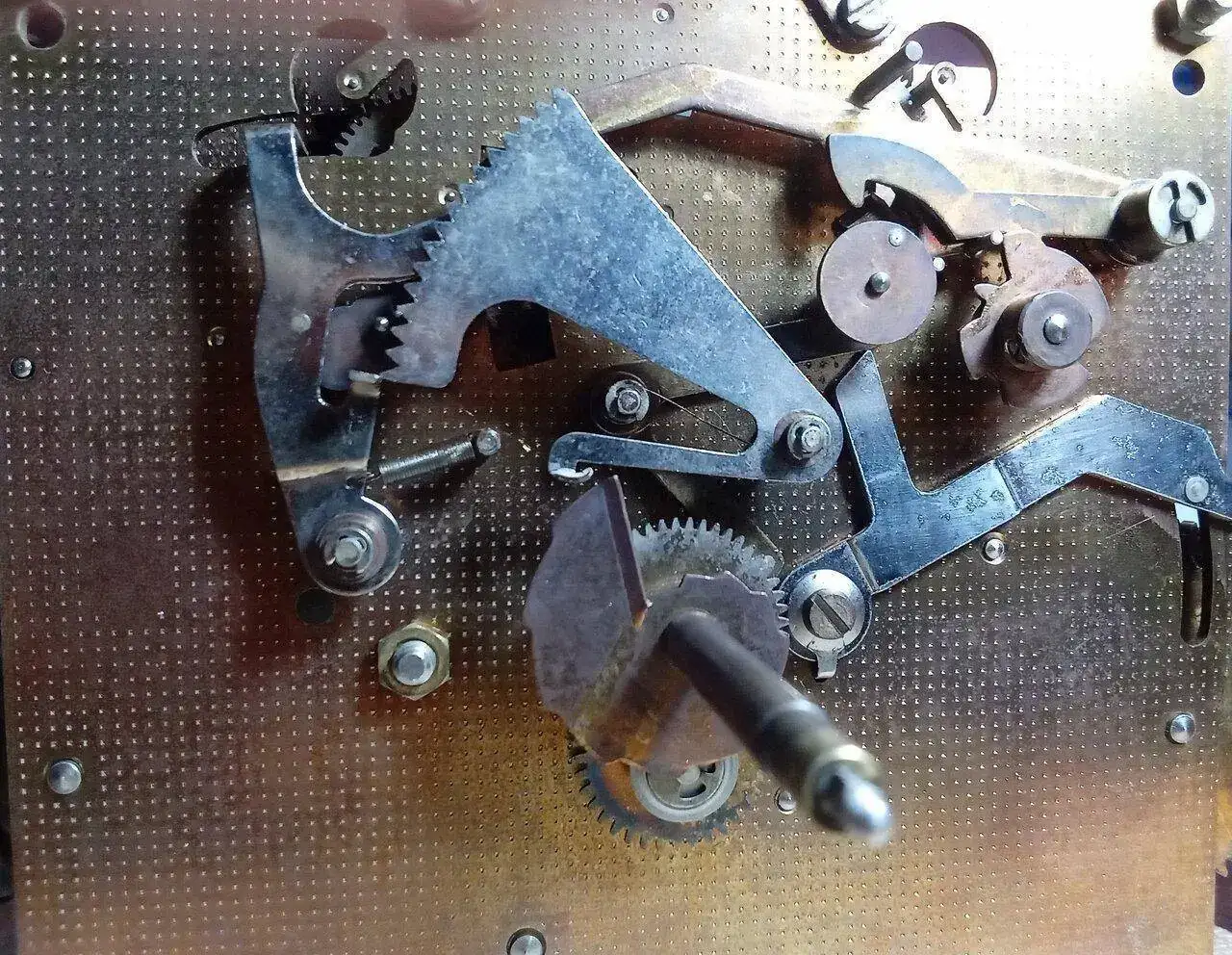

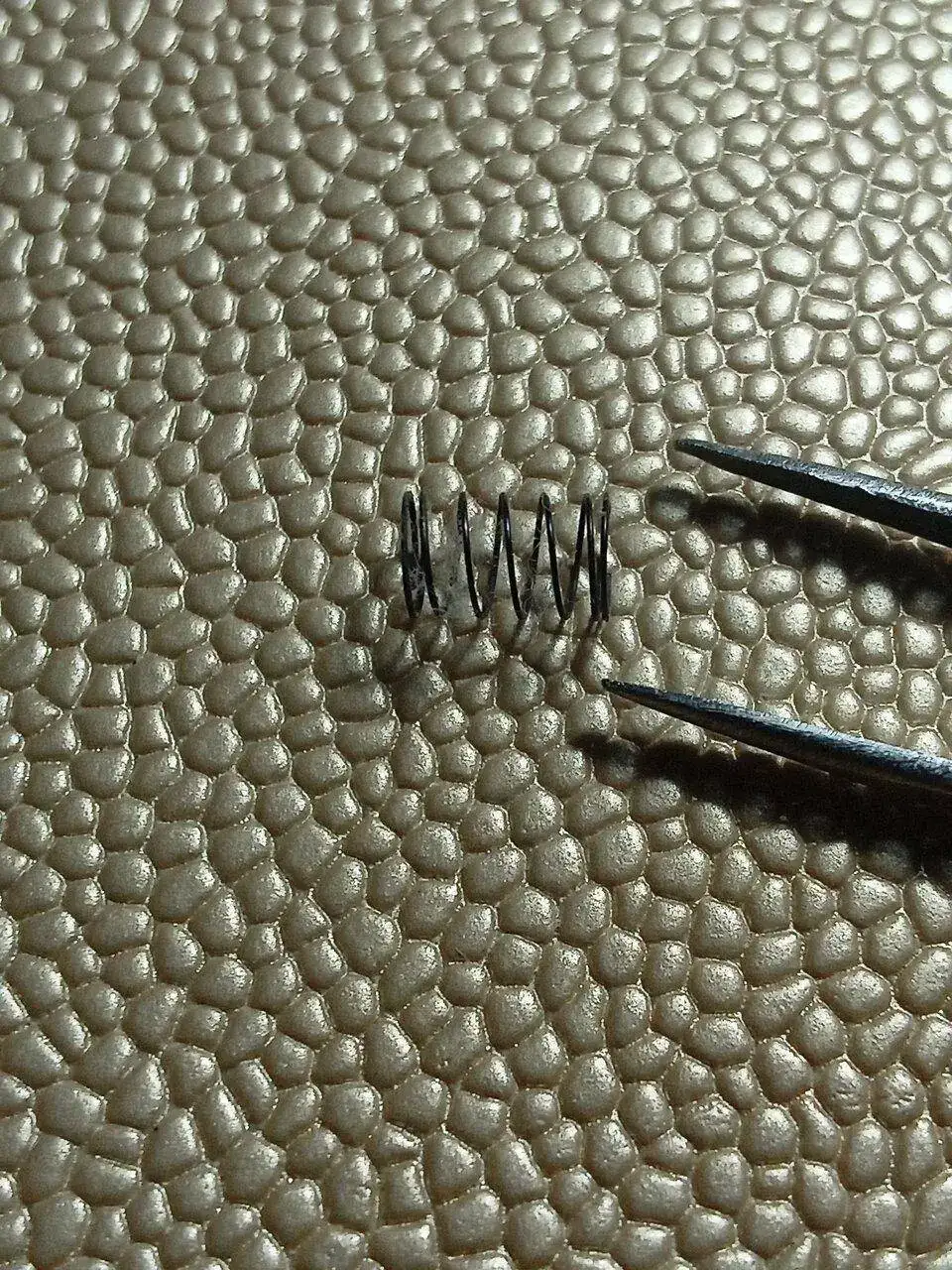

Imágenes de movimiento y el resorte que falta.

Partes encontradas que me dan una guía posible posición.



[elmonje]

Hola, los muelles de las fotos son muelles cerrados, osea que su funcion es que al abrirse hacen presiony luego se vuelven a cerra, el que tu presentas es un muelle de compresion, osea que su funcion la hace cuando se comprime y es para sujetar una pieza que normalmente se mantiene en holgura y el muelle la presiona para darla sujeccion, el problema es averiguar donde se posicionaba, pero tienes que buscar un sitio donde debe presionar alguna pieza



[tempusx]

Gracias elmonge, así lo haré como me sugieres a ver donde encuentro esa holgura.

Hola, los muelles de las fotos son muelles cerrados, osea que su funcion es que al abrirse hacen presiony luego se vuelven a cerra, el que tu presentas es un muelle de compresion, osea que su funcion la hace cuando se comprime y es para sujetar una pieza que normalmente se mantiene en holgura y el muelle la presiona para darla sujeccion, el problema es averiguar donde se posicionaba, pero tienes que buscar un sitio donde debe presionar alguna pieza
