Existe mucha documentación acerca de los codiciados relojes de pilotos, los llamados Sturmanskies, ver enlaces inferiores de los compañeros Miquel, Román y servidor.
https://www.safonagastrocrono.club/sturmanskie-15j/
https://relojes-especiales.com/threads/poljot-sturmanskie-31659.471753/
https://relojes-especiales.com/threads/sturmanskie-31569.511946/
y también sobre los relojes de cabina de los aviones denominados ACS-1/AChS-1 que incluso se instalaron en cohetes y viajaron al espacio, ver enlace inferior del compañero Marctibu.
https://relojes-especiales.com/threads/molnija-achs-1-el-reloj-de-cabina-ruso-por-excelencia.437535/
En cambio hay muy poca información sobre los relojes de las cámaras de metralletas, en este hilo recopilaremos información acerca de ellos y haremos un poco de investigación.
Los aviones tenían cámaras y en las cámaras iba instalado un reloj, su imagen se grabada en la película por medio de un sistema de prismas y espejos , como el sistema usado por los periscopios en los submarinos.
Era importante. porque en la proyección en tierra, se podía saber la hora que era y hacer cálculos acerca de la velocidad, distancias y habilidades del piloto. El uso de cámaras de metralletas fue fundamentalmente para funciones de entrenamiento.

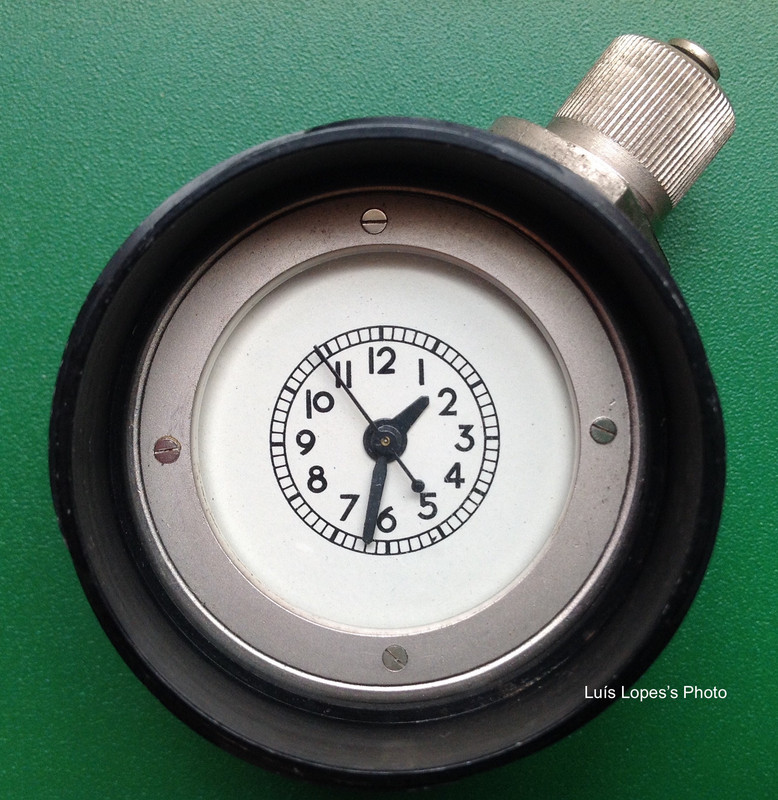

Si miramos con detenimiento a estos relojes pertenecientes a mi colección, veremos que tienen como la imagen de una diana, y también recuerdan a temas cinematográficos como la animación de cuenta atrás o las plaquetas de grabando y corten.
El sistema de filmación era eléctrico, la grabación empezaba al mismo tiempo que se apretaba el gatillo de la metralleta, así pues era una buena herramienta para el piloto, aprender de los fallos y de los aciertos observando la proyección. Tristemente también era una prueba de los abatimientos que el piloto había hecho.
Una vez que el piloto aterrizaba había otro equipo al cargo de sacar la película, analizarla, proyectarla y archivarla, todo ello bajo una estricta disciplina militar. Por tanto, no es de extrañar, que los relojes tuvieran un particular número de serie, y las cámaras también asociadas al avión. Para que , de esta manera se pudieran archivar mejor o realizar una ordenada base de datos.
Como veremos más tarde, los relojes podían ser sacados fácilmente de las cámaras , darles cuerda y ponerlos en hora antes del vuelo.
[/URL][/IMG]
No existe ninguna intención de hacer apología de las armas, ni tampoco política, la intención de este artículo es fundamentalmente en los relojes y el periodo histórico que los envolvía.
Las cámaras de metralleta fueron instaladas por primera vez en la Primera Guerra Mundial.
fuente : internet
Aunque existieron cámaras rusas de abordo para realizar filmaciones del territorio u objetivos.
fuente : internet
En la imagen ya podemos ver una cámara de metralleta montada sobre un aeroplano militar ( no necesariamente uno ruso)
Por lo que sabemos, en Rusia, las cámaras de metralleta fueron instaladas en aviones sobre 1937 en los aviones Polikàrpov I-16 , en los aviones que hicieron la segunda Guerra Mundial, y como no la serie de MIGs como los que participaron en la guerra de Korea.
Por si fuera de vuestro interés en este enlace aparecen las diferentes cámaras militares rusas utilizadas entre 1917 y 1991, con relación a aviones, pero si vais al inicio encontrareis todas las cámaras incluso submarinas.
http://www.photohistory.ru/1267467682901893.html
fuente : internet
Polikarpov I-16 con una cámara de metralleta.
En los aviones Mig la cámara estaba integrada en el morro del reactor.
fuente : internet
Como podéis ver en este MIG 15
fuente : internet
Foto de un Mig 17 desde la Cámara de otro avión.
Las siguientes fotos han sido obtenidas de los siguientes enlaces.
El abatimiento de un avión Norte Americano en Armenia.
fuente : internet
https://mirrorspectator.com/2018/08...gRlEHl7hjWx5YYVvRaYWpX5Td_fgjQVUQDN1qa5qsPu54
Historia del piloto ruso Yevgeny Pepelyayev durante la guerra de Korea.
[/URL][/IMG]
Avión Mig filmado por otro avión, lo mismo el reloj y la hora marcada, las once menos cinco.
https://acepilots.com/korea/yevgeny.html.
Aqui tenéis un video, no os asusteis, es una recreación por video juego de la batalla de Stalingrado.
Venga no os pongáis tristes, y centrémonos en el objetivo principal del artículo, la descripción de los relojes, Continuo creyendo , que todavía, la mejor fuente es la página recuperada de Mark Gordon https://www.ussrtime.info
https://www.ussrtime.info/details/0436.html
.fuente : internet
Y el reloj de mi colección que fue usado en ellas, nótese que la esfera es fácilmente legible y que recuerda a la imagen de una diana.
Numero de serie impreso en la esfera.
Asa plegable para extraer el reloj
El Calibre es siempre de Vostok
Cámara C-13 usada para el Mig 16 or 17
https://www.ussrtime.info/details/0497.html
fuente : internet
fuente : internet
fuente : internet
A la izquierda vemos la caja redonda donde se aloja el reloj y su numeración
fuente : internet
Dibujo de la instalación de la cámara de metralleta C-13
Y mi correlativo reloj.
Vista trasera con el número de serie , marcado en el envoltorio exterior.
Vista central con el reloj alojado y el tapón roscado de la cubierta.
Vista hacia el interior de la Cámara con el tapón desenroscado.
El reloj fuera de su contenedor externo.
El Calibre es del 4-53 y es el viejo conocido tipo 1, normalmente fueron realizados por la factoria de Zlatoust (ver arriba) aunque en mi colección tengo un donante de Chistopol con fecha I-48.
Tapa del reloj con fecha I-48
Tipo 1, del I-48 con sello de Chistopol
Mark Gordon referencia https://www.ussrtime.info/details/1497.html
fuente : internet
Cámara usada por Tupelov TU-16 y TU-95
Y mis relojes asociados a esa Cámara.
Claridad en la lectura. Dibujo en forma de diana, numeros particulares e individules en el dial.
Asa para la extracción
Calibre, siempre de la primera factoria de Moscú.
Una vez llegados hasta aquí, el compañero experto se dará cuenta de que existe muy poca documentación acerca de los relojes de pulsera de metralleta, y he aquí que es donde empieza el modesto trabajo de investigación.
Existen también pocos relojes que no aparecen en los catálogos, que fueron creados con fines militares, pero adaptándolos a una subcaja.
fuente : internet
fuente : internet
fuente : internet
La subcaja tiene como unos brazos que atrapan mediante tornillos las asas del reloj
fuente : internet
He aquí el número de serie o de referencia.
Bien, aquí tenemos una pareja de relojes con las mismas características, también de mi colección, el de la izquierda es más reciente, como podéis observar las cajas son como las de los Komandirskies, estos relojes no aparecen en los catálogos de Vostok y fueron creados con fines militares, la esfera es fácilmente legible, y con cierto aire cinematográfico.
Sobre el dial hay aplicada una laca o barniz, que es fácilmente dañable, abajo podéis ver el desastre que hice con un donante con las yemitas de mis dedos.
Estos relojes tienen sistema de pare, y su mecanismo es el 2234, El reloj se para cuando la corona es tirada hacia fuera, creo que es importante esta función porque es posible sincronizar relojes con respecto a otros, debéis pensar que la imagen del reloj se proyecta en la filmación, así se podrían hacer cálculos de velocidad o de distancias.
Calibre de Vostok 2234, con Start-stop función.
Y para terminar , el que creo que es el más singular de mi colección con una esfera blanca y manecillas azules, debía haberse instalado con un bastidor externo como hemos visto anteriormente, es una unidad muy rara y similares han sido motivo de constructivas discusiones en foros extranjeros.
Manecillas de color azul en la esfera de color hueso
La cubierta trasera tiene un número de serie, ya explicamos lo importante que era identificar el reloj y la cámara por motivos de archivos.
No estoy seguro que el calibre Zim le corresponda.
Aqui abajo, fotografias obtenidas de internet de otros similares.
Internet pic
Internet pic
Y discusiones constructivas en foros rusos e internacionales.
http://forum.watch.ru/showthread.php?t=105789&highlight=%D1%87%D0%B0%D1%81%D1%8B%20%D0%BA%D0%B0%D0%BC%D0%B0&fbclid=IwAR3qg7NFex58B7wtRpfy2r18M_W-hJYzUs0RE_D5X-TF0vyaHhIpj0p9V-8
https://www.watchuseek.com/threads/gun-camera-clock.207647/
http://forum.watch.ru/showthread.php?t=276671&fbclid=IwAR3UqRwXgNoacgPgjU3fG3ynhBKPPE-HN97qm626g7AnUpMuhCHfa4UBaR8
De nuevo otra vez la familia de relojes de metralleta, esta vez con una Cámara Zenit fotográfica con teleobjetivo y disparador de gatillo, todo ello para fines más pacíficos.
El hilo ha sido editado porque han llegado cuatro unidades más de estos relojes
El primero ha sido un reloj botón de la factoria de Zim, su dial es sensiblemente diferente a los anteriores
Una fotografia del movimento abajo.
El segundo en llegar ha sido un reloj de pulsera Vostok, con aguja segundera central.
Y el calibre:
El tercero photo gun camera es un reloj de pulsera, no es que su conservación sea buena, pero es importante porque prueba la teoría del número de serie inscrito en la parte trasera de la caja.
Y finalmente el cuarto, el que ha llegado recientemente.
Vista frontal
Vista posterior con el numero de serie, tanto del reloj como el de la cámara.
Vista lateral con el cristal atornillado
Aqui abajo los cuatro relojes photo gun camera con esferas de color blanco,
Gracias por leer y gracias a los compañeros que me han ayudado con el aporte de documentación y demás.
https://www.safonagastrocrono.club/sturmanskie-15j/
https://relojes-especiales.com/threads/poljot-sturmanskie-31659.471753/
https://relojes-especiales.com/threads/sturmanskie-31569.511946/
y también sobre los relojes de cabina de los aviones denominados ACS-1/AChS-1 que incluso se instalaron en cohetes y viajaron al espacio, ver enlace inferior del compañero Marctibu.
https://relojes-especiales.com/threads/molnija-achs-1-el-reloj-de-cabina-ruso-por-excelencia.437535/
En cambio hay muy poca información sobre los relojes de las cámaras de metralletas, en este hilo recopilaremos información acerca de ellos y haremos un poco de investigación.
Los aviones tenían cámaras y en las cámaras iba instalado un reloj, su imagen se grabada en la película por medio de un sistema de prismas y espejos , como el sistema usado por los periscopios en los submarinos.
Era importante. porque en la proyección en tierra, se podía saber la hora que era y hacer cálculos acerca de la velocidad, distancias y habilidades del piloto. El uso de cámaras de metralletas fue fundamentalmente para funciones de entrenamiento.
Si miramos con detenimiento a estos relojes pertenecientes a mi colección, veremos que tienen como la imagen de una diana, y también recuerdan a temas cinematográficos como la animación de cuenta atrás o las plaquetas de grabando y corten.
El sistema de filmación era eléctrico, la grabación empezaba al mismo tiempo que se apretaba el gatillo de la metralleta, así pues era una buena herramienta para el piloto, aprender de los fallos y de los aciertos observando la proyección. Tristemente también era una prueba de los abatimientos que el piloto había hecho.
Una vez que el piloto aterrizaba había otro equipo al cargo de sacar la película, analizarla, proyectarla y archivarla, todo ello bajo una estricta disciplina militar. Por tanto, no es de extrañar, que los relojes tuvieran un particular número de serie, y las cámaras también asociadas al avión. Para que , de esta manera se pudieran archivar mejor o realizar una ordenada base de datos.
Como veremos más tarde, los relojes podían ser sacados fácilmente de las cámaras , darles cuerda y ponerlos en hora antes del vuelo.
No existe ninguna intención de hacer apología de las armas, ni tampoco política, la intención de este artículo es fundamentalmente en los relojes y el periodo histórico que los envolvía.
Las cámaras de metralleta fueron instaladas por primera vez en la Primera Guerra Mundial.
fuente : internet
Aunque existieron cámaras rusas de abordo para realizar filmaciones del territorio u objetivos.
En la imagen ya podemos ver una cámara de metralleta montada sobre un aeroplano militar ( no necesariamente uno ruso)
Por lo que sabemos, en Rusia, las cámaras de metralleta fueron instaladas en aviones sobre 1937 en los aviones Polikàrpov I-16 , en los aviones que hicieron la segunda Guerra Mundial, y como no la serie de MIGs como los que participaron en la guerra de Korea.
Por si fuera de vuestro interés en este enlace aparecen las diferentes cámaras militares rusas utilizadas entre 1917 y 1991, con relación a aviones, pero si vais al inicio encontrareis todas las cámaras incluso submarinas.
http://www.photohistory.ru/1267467682901893.html
fuente : internet
Polikarpov I-16 con una cámara de metralleta.
En los aviones Mig la cámara estaba integrada en el morro del reactor.
fuente : internet
Como podéis ver en este MIG 15
fuente : internet
Foto de un Mig 17 desde la Cámara de otro avión.
Las siguientes fotos han sido obtenidas de los siguientes enlaces.
El abatimiento de un avión Norte Americano en Armenia.
fuente : internet
https://mirrorspectator.com/2018/08...gRlEHl7hjWx5YYVvRaYWpX5Td_fgjQVUQDN1qa5qsPu54
Historia del piloto ruso Yevgeny Pepelyayev durante la guerra de Korea.
Avión Mig filmado por otro avión, lo mismo el reloj y la hora marcada, las once menos cinco.
https://acepilots.com/korea/yevgeny.html.
Aqui tenéis un video, no os asusteis, es una recreación por video juego de la batalla de Stalingrado.
Venga no os pongáis tristes, y centrémonos en el objetivo principal del artículo, la descripción de los relojes, Continuo creyendo , que todavía, la mejor fuente es la página recuperada de Mark Gordon https://www.ussrtime.info
https://www.ussrtime.info/details/0436.html
.fuente : internet
Y el reloj de mi colección que fue usado en ellas, nótese que la esfera es fácilmente legible y que recuerda a la imagen de una diana.
Numero de serie impreso en la esfera.
Asa plegable para extraer el reloj
El Calibre es siempre de Vostok
Cámara C-13 usada para el Mig 16 or 17
https://www.ussrtime.info/details/0497.html
fuente : internet
fuente : internet
fuente : internet
A la izquierda vemos la caja redonda donde se aloja el reloj y su numeración
fuente : internet
Dibujo de la instalación de la cámara de metralleta C-13
Y mi correlativo reloj.
Vista trasera con el número de serie , marcado en el envoltorio exterior.
Vista central con el reloj alojado y el tapón roscado de la cubierta.
Vista hacia el interior de la Cámara con el tapón desenroscado.
El reloj fuera de su contenedor externo.
El Calibre es del 4-53 y es el viejo conocido tipo 1, normalmente fueron realizados por la factoria de Zlatoust (ver arriba) aunque en mi colección tengo un donante de Chistopol con fecha I-48.
Tapa del reloj con fecha I-48
Tipo 1, del I-48 con sello de Chistopol
Mark Gordon referencia https://www.ussrtime.info/details/1497.html
fuente : internet
Cámara usada por Tupelov TU-16 y TU-95
Y mis relojes asociados a esa Cámara.
Claridad en la lectura. Dibujo en forma de diana, numeros particulares e individules en el dial.
Asa para la extracción
Calibre, siempre de la primera factoria de Moscú.
Una vez llegados hasta aquí, el compañero experto se dará cuenta de que existe muy poca documentación acerca de los relojes de pulsera de metralleta, y he aquí que es donde empieza el modesto trabajo de investigación.
Existen también pocos relojes que no aparecen en los catálogos, que fueron creados con fines militares, pero adaptándolos a una subcaja.
fuente : internet
fuente : internet
fuente : internet
La subcaja tiene como unos brazos que atrapan mediante tornillos las asas del reloj
fuente : internet
He aquí el número de serie o de referencia.
Bien, aquí tenemos una pareja de relojes con las mismas características, también de mi colección, el de la izquierda es más reciente, como podéis observar las cajas son como las de los Komandirskies, estos relojes no aparecen en los catálogos de Vostok y fueron creados con fines militares, la esfera es fácilmente legible, y con cierto aire cinematográfico.
Sobre el dial hay aplicada una laca o barniz, que es fácilmente dañable, abajo podéis ver el desastre que hice con un donante con las yemitas de mis dedos.
Estos relojes tienen sistema de pare, y su mecanismo es el 2234, El reloj se para cuando la corona es tirada hacia fuera, creo que es importante esta función porque es posible sincronizar relojes con respecto a otros, debéis pensar que la imagen del reloj se proyecta en la filmación, así se podrían hacer cálculos de velocidad o de distancias.
Calibre de Vostok 2234, con Start-stop función.
Y para terminar , el que creo que es el más singular de mi colección con una esfera blanca y manecillas azules, debía haberse instalado con un bastidor externo como hemos visto anteriormente, es una unidad muy rara y similares han sido motivo de constructivas discusiones en foros extranjeros.
Manecillas de color azul en la esfera de color hueso
La cubierta trasera tiene un número de serie, ya explicamos lo importante que era identificar el reloj y la cámara por motivos de archivos.
Aqui abajo, fotografias obtenidas de internet de otros similares.
Internet pic
Internet pic
Y discusiones constructivas en foros rusos e internacionales.
http://forum.watch.ru/showthread.php?t=105789&highlight=%D1%87%D0%B0%D1%81%D1%8B%20%D0%BA%D0%B0%D0%BC%D0%B0&fbclid=IwAR3qg7NFex58B7wtRpfy2r18M_W-hJYzUs0RE_D5X-TF0vyaHhIpj0p9V-8
https://www.watchuseek.com/threads/gun-camera-clock.207647/
http://forum.watch.ru/showthread.php?t=276671&fbclid=IwAR3UqRwXgNoacgPgjU3fG3ynhBKPPE-HN97qm626g7AnUpMuhCHfa4UBaR8
De nuevo otra vez la familia de relojes de metralleta, esta vez con una Cámara Zenit fotográfica con teleobjetivo y disparador de gatillo, todo ello para fines más pacíficos.
El hilo ha sido editado porque han llegado cuatro unidades más de estos relojes
El primero ha sido un reloj botón de la factoria de Zim, su dial es sensiblemente diferente a los anteriores
Una fotografia del movimento abajo.
El segundo en llegar ha sido un reloj de pulsera Vostok, con aguja segundera central.
Y el calibre:
El tercero photo gun camera es un reloj de pulsera, no es que su conservación sea buena, pero es importante porque prueba la teoría del número de serie inscrito en la parte trasera de la caja.
Y finalmente el cuarto, el que ha llegado recientemente.
Vista frontal
Vista posterior con el numero de serie, tanto del reloj como el de la cámara.
Vista lateral con el cristal atornillado
Aqui abajo los cuatro relojes photo gun camera con esferas de color blanco,
Gracias por leer y gracias a los compañeros que me han ayudado con el aporte de documentación y demás.
